费思（英文品牌名Faith）是电源测试行业的著名企业，率先在AI数据中心服务器电源测试领域提供了全套解决方案，已经服务于多家国际国内头部大厂。
费思服务器电源测试方案适用于数据中心电源供应单元PSU、集成化的电源柜Power Shelf /电源机柜Power Rack、高压直流电HVDC、备用电池单元BBU等AI数据中心服务器电源的各项测试需求。
该系统核心设备全部由费思自研、自产，具备测试速度快，测试精度高，读数准确，升级容易，稳定可靠，响应快速，支持多通路测试等优点。
该系统达40+测试项目，支持输入特性测试，输出特性测试、稳定度测试、时序以及瞬时特性测试、保护特性测试、自定义报告、数据看板、一键测试、条码扫描、单路/多路、定制工装。
费思AI服务器电源测试系统含自研、自产、自主品牌的高速大功率电子负载、低压大电流电子负载、高速中功率电子负载、回馈式负载、大功率双向直流电源等测控硬件及自动化测试软件。其核心源载测控设备有：
1.大功率直流电子负载FT68200H高斜率系列
额定功率:0~144kW，可并联至1.44MW功率，电压范围:150V/600V/1200/1600V，动态频率：50kHz，斜率80A/μS。
2.中功率直流电子负载FT63200H高斜率系列
功率: 0~3kW，电压：150V/600V/1200V，动态频率：50kHz，动态斜率40A/μS。
3.超低压大电流直流电子负载FT68200NZ/FT68200N系列
低电压操作特性 0.2V @ 5000A/0V @ 3000A。
4.大功率双向直流电源FTB9000系列
电压：0~2250V，功率: 0~180kW，可并联至1.8MW功率，回馈效率93%。
5.大功率双向直流电源FTB7000系列
功率: 0~300kW，可并联至3MW功率，回馈效率93%。
6.直流电源FTP1200/FTP/FTP9000/FTG系列
功率范围: 0-180kW，可并联至1.8MW功率，电压范围: 0~3600V，电流等级0~120000A。
7.FTM8000/FTM9000/FTM6000电参数测试板卡和仪器
采集控制:模拟量/数字量/绝缘电阻/温度，高压大电流：2000V/3000A/0.005%，实时时钟。
费思电子负载具备出色的动态性能和扩展能力，非常适合AI服务器电源的动态响应测试和大功率并联均流测试。例如，FT68200H高斜率电子负载系列支持多台负载同步施加阶跃负载，模拟服务器实际运行时GPU/CPU瞬时功耗变化，对应服务器电源的瞬态响应进行验证。费思FT68200H高斜率电子负载支持最高80A/μs的电流斜率，远超行业平均水平，可精准复现算力中心瞬态功耗特征。在多个著名大厂的AI服务器电源高斜率动态测试中，费思电子负载的测试波形完美，持续8小时稳定模拟极端工况，获得客户的认可。以下是具体AI服务器电源种类及涉及的费思核心源载测试设备应用：
一、服务器电源-电源供应单元（Power Supply Unit，PSU）/整流器Rectifier测试
对数据中心电源供应单元（Power Supply Unit，PSU）的测试远超普通消费级产品的测试范畴，它关乎整个数据中心的稳定运行。
其追求的是：在极高的功率密度下，实现极致的效率、绝对的可靠性和全面的可管理性，以支撑永不间断的AI算力输出。依据M-CRPS、OCP ORV3 测试指南，费思（Faith）直流电子负载FT63200H高斜率系列可满足测试 PSU 参数与效能的要求。尤其针对测试PSU动态负载测试，FT63200H电子负载的高速动态特性模拟GPU计算时瞬间的剧烈功耗变化（瞬态响应），测试PSU输出电压的稳定性，确保不会因电压骤降导致系统重启或宕机。费思针对服务器电源 PSU 提供完整的测试方案，核心源载设备如下：

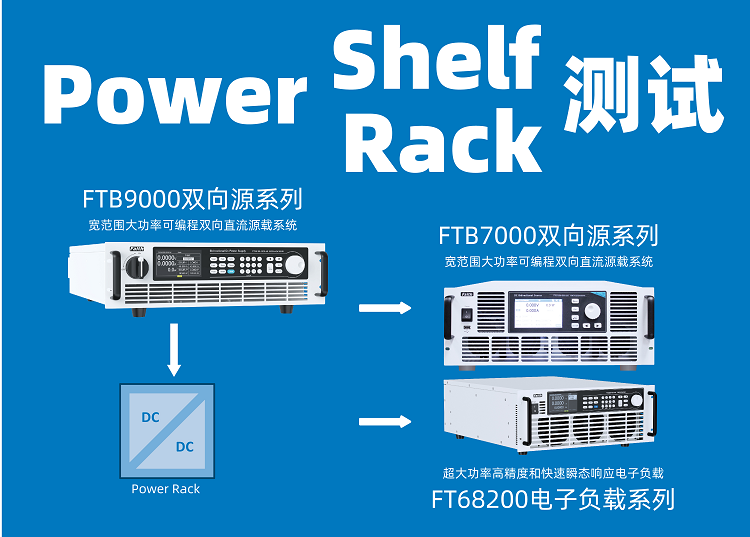

二、服务器电源集成化的电源柜 Power Shelf /电源机柜Power Rack测试
Power Shelf 在数据中心和服务器架构中，指的是一个集成化的电源单元，通常安装在机架中，它由多个冗余电源模块、配电单元和管理模块组成。在 OCP ORV3 标准中，一个Power Shelf 可在 1OU 高度的空间内提供 高达33kW甚至72kW 的电力输出。
Power Shelf的核心功能：
①集中供电与管理，提升功率密度。
②支持热插拔和冗余机制，确保服务器不断电
费思（Faith）针对 Power Shelf 提供符合 OCP ORV3 测试指南要求的测试解决方案，能有效验证在实际应用中的性能与可靠度，确保其满足高标准的运行需求。
Power Rack 指为整个服务器机柜提供电力的一体化集中供电系统，通常由多个 Power Shelf（电源柜） 并联组成，功率可达数百千瓦。其核心特点是集成 配电单元（PDU）、电池备用柜（BBU Shelf）、监控系统等，实现机柜级的高效供电与管理。服务器电源Power Rack功率大，需完整评估测试实验室建置需求。费思提供定制化解决方案，涵盖设备并联测试评估、场域设备用电与布局建议、气冷水冷规划、环境散热与热流分析等。核心源载仪设备如下：
三、服务器电源高压直流电HVDC测试
HVDC服务器电源是数据中心供电技术的一次重要演进。它通过采用高压直流供电架构，极大地提升了能效、可靠性和功率密度。由于工作电压更高，测试HVDC服务器电源也带来了新的挑战：
1.前级PSU需要处理高达800V的输入电压。
2.后级PSU（如将400V转为50V）在低压输出时仍需提供极大电流。
费思（Faith）是国内为数不多的生产全系列电子负载和可编程直流电源测试仪器的厂家，其宽范围、高精度、高稳定性的特性符合服务器电源高压直流电HVDC产品规格与测试需求。尤其 FT68200高压电子负载，高电压1200V仍有足够电流拉载能力，来适用于50V输出的电源测试。另外FTB9000大功率双向直流电源，具有能源回收的负载功能，其双档位的设计，非常同时适用于400V或 800V的高压直流测试应用。
四、备用电池单元(Backup Battery Unit,BBU)测试
AI服务器的BBU是一个高度集成的系统，它不仅仅是简单的电池，而是一个集成了电芯、智能管理、功率转换和通信功能的紧急供电系统。其核心使命是在外部主电源（市电）失效的瞬间，无缝地提供直流电，为AI服务器完成关键数据保存或维持系统运行直至备用发电机启动。
针对48V架构和新兴的高压400V/800V架构。费思双向可编程直流电源都能应对BBU充放电性能、BBU切换时间瞬态响应及电网模拟。
48V架构的测试方案:
BBU充放电性能
作为负载：设置费思双向电源工作在负载模式，恒定功率或恒定电流，对BBU进行放电测试，验证其容量和放电时间。
作为电源：设置费思双向电源工作在电源模式，为BBU充电，测试其充电接受能力和管理策略。
BBU切换时间与瞬态响应
作为电源：正常输出48V，模拟主电源。
使用其序列功能或外部触发，瞬间关闭输出（模拟断电）
用示波器探测直流母线电压，测量从断电到BBU电压建立的延迟时间（通常<10ms）和电压跌落幅度。
电网模拟
使用双向电源的列表模式，模拟直流母线电压的波动（如45V至55V）、纹波或瞬时跌落，测试BBU在这种恶劣条件下的运行稳定性。
高压400V/800V架构BBU测试方案:
BBU充放电循环
能量回收至关重要。对一个400V/10kW的BBU进行充放电循环测试，如果不回收能量，每小时将消耗20度电，成本巨大。双向电源的再生功能可以将大部分电能回馈电网。费思FTB9000双向程控直流电源能源回收效率93%，大大节约成本。
BBU动态负载与瞬态
AI服务器（特别是多GPU）的功耗变化速率极快。使用双向电源的高速动态模式，模拟kW/ms级的负载阶跃，测试高压架构的瞬态响应和稳定性。这对800V系统尤其重要股票配资平台下载，因为更高的电压意味着更低的电流，但对控制环路的设计要求更苛刻。费思FTB9000双向电源操作精度高，响应速度快，非常适合AI服务器电源备用单元BBU的测试。
